PC:n virtalähteestä sähköt 12 V laturiin Peter Nyman |
Strömkälla från en PC kan driva din 12 V laddare Peter Nyman |
| Jos sinulla on vanha PC
pölyä keräämässä, voit ehkä hyödyntää sitä
lennokkiharrastuksessa. Pääasia on, että virtalähde
toimii. Muuten, käytettyjä AT- tai ATX-virtalähteitä
löytyy 10-15 € hintaan, jos vähän netistä
etsiskelee. Vanhemmissa tietokoneissa on tavallisesti AT-tyyppinen virtalähde, jossa on sisäänrakennettu virtakytkin. Nykyisissä tietokoneissa on ATX-tyyppinen, jossa ei ole virtakytkintä. Käyttöjärjestelmä hoitaa niissä virran kytkemisen. Molempia malleja voi käyttää, ATX:n kanssa täytyy harrastaa juotostöitä hieman enemmän. Tärkeintä on se kuinka monta ampeeria +12V ulostulosta saadaan. +12V-piiri ovat ne keltaiset johdot, jotka menevät kovalevylle ja CD-asemalle. Punaisissa johdoissa on +5V. Oransseissa on +3.3V ja yhteen niistä on kytketty toinen ohut johto ATX-liittimessä (kosketin #11). Nämä kaksi täytyy jättää yhteen kytketyiksi. Muut 3.3V johdot voi ottaa pois. Virtalähteen sivussa lukee kuinka monta ampeeria eri piirit antavat. Tavallisesti +12V-piiristä saadaan 8-12 A. Tämä riittää useimmille 12V NiCd / NiMh -latureille. Jos sinulla on ATX-malli, tarvitset vielä
virtalähteen vihreää johtoa (Power ON) ja
mahdollisesti harmaata (Power Good). ATX-malli nimittäin
käynnistetään maadoittamalla vihreä johto. Maajohdot
(ground) ovat mustia, ja niitä onkin nippukaupalla.
Virtakytkimellä siis kytketään vihreä ja musta johto
yhteen. Tietysti voi juottaa vihreän johdon suoraan
maahan. Siinä tapauksessa virtalähde käynnistyy heti
kun pistoke työnnetään pistorasiaan. Jos sinulla on AT-malli, siinä on valmiiksi virtakytkin. Jos haluat, voit juottaa LED-lampun harmaan johdon (Power Good) ja maan (musta, ground) väliin. LED on diodi, ja se päästää virtaa lävitseen vain yhteen suuntaan. Jos se ei pala kun laitat virran päälle, vaihda johdot (harmaa ja musta) toisin päin. Oma virtalähteeni tuli stabiilimmaksi kun lisäsin LED:in, joten se voi olla hyvä idea, vaikka ei muuten merkkivaloista välittäisikään. |
Har du en gammal
PC som står och samlar damm så kan den få en ny
uppgift. Huvudsaken är att strömkällan fungerar.
Annars kan begagnade AT eller ATX strömkällor hittas
för 10-15 € om man söker lite på nätet. Äldre datorer har vanligtvis en AT strömkälla med inbyggd strömbrytare. Dagens datorer använder ATX som inte har någon strömbrytare, det hela sköts av operativsystemet. Båda modellerna går att använda, det blir bara lite mera lödning med en ATX modell. Det viktigaste är hur många ampere den ger på +12V linjen. +12V linjen är de gula kablarna som går till hårdskivor och CD spelare. De röda kablarna ger +5V. Orange kabel ger +3,3V och en av dessa har en smal kabel kopplad till samma stift i ATX kontakten (stift #11). Dessa måste vara sammankopplande! De övriga 3.3V kablarna kan tas bort. På sidan av strömkällan står det hur många ampere de olika linjerna kan leverera. Vanligtvis ger +12V mellan 8-12 A. Det räcker fint för de flesta 12V NiCd / NiMh -laddare. Har du en ATX modell kommer du också att använda den
gröna kabeln (Power ON) och eventuellt den gråa (Power
Good). Man aktiverar nämligen en ATX modell genom att
jorda den gröna kabeln. Jord (ground) är för övrigt
de svarta kablarna som det finns en hel del av. Det är
alltså på sin plats med en enkel strömbrytare mellan
grön kabel och svart kabel. Man kan förstås löda
grön kabel direkt till jord och då aktiveras
strömkällan direkt då du pluggar den i väggen. Har du en AT modell finns det redan en inbyggd brytare i strömkällan så du kan läsa vidare. Om du vill så löd en LED-lampa mellan den gråa kabeln (Power Good) och jord (ground). En LED fungerar även som diod och fungerar bara en väg. Om den inte lyser då du slår på strömmen är det bara att kasta om kablarna (grå och svart) så ska det funka. Min strömkälla blev på samma gång stabilare efter att jag lödde fast LED:en så det kan vara en bra idé. |
 Tässä näkyy virtakytkin ja sen alla LED-lamppu sekä 2 banaanikosketinta +12V ja maadoitusta varten. Kuvassa myös laturi UDP30. Här syns strömbrytaren och under den, LED lampan och 2 hon-banankontakter för +12V och jord. Och min UDP30 förstås! |
|
| Ja nyt käytännön
hommiin... mutta ensin MUUTAMA VAROITUKSEN SANA! PC:N
VIRTALÄHDE SISÄLTÄÄ SUURIKAPASITEETTISIA
KONDENSAATTOREITA. Juota irti kaikki johdot paitsi seuraavat: 2 kpl keltaista (+12V), 1 punainen (+5V), ne kaksi aikaisemmin mainittua oranssia, jotka ovat yhteen kytketty (+3.3V), vihreä (Power ON), harmaa (Power Good) ja 5 kpl mustia (maadoitus). Itse juotin 2 keltaista johtoa yhteen banaanikoskettimeen ja 2 mustaa toiseen. Käytin kahta johtoa varmuuden vuoksi, jotta ne eivät kuormittuisi liikaa. |
Nu till det
praktiska... men först ETT VARNINGENS ORD! EN PC
STRÖMKÄLLA INNEHÅLLER KONDENSATORER MED HÖG
KAPACITET. Löd bort alla kablar förutom 2 st gula (+12V), 1 röd (+5V), de två orange som ska sitta ihop (+3.3V), grön (Power On), grå (Power Good) och 5 st svarta (jord). Jag lödde ihop de 2 gula till den ena hon-banankontakten och 2 st svarta till den andra. Jag använde 2 st för säkerhets skull så inte belastningen blir för hög. |
 Tällaiselta näyttää sisäpuoli. Tämä on 450 W ATX-virtalähde, jossa on kaksi tuuletinta. Ei ainakaan ongelmia lämmön kanssa. Så här ser det ut inuti. Det här en en 450 W ATX strömkälla med dubbla fläktar! Inga problem med värme ialla fall. |
|
| Ja nyt tärkein... Jotta virtalähde toimisi stabiilisti ja antaisi tasaista virtaa +12V ulostulosta, täytyy myös +5V ulostuloa kuormittaa. Näin huijataan virtalähde luulemaan, että se pyörittää tietokonetta ja tällä tavalla se käyttäytyy kauniisti. Tähän on useita vaihtoehtoja ja yksinkertaisin tapa on kytkeä ulostuloon tavallinen 12V 21-55W autonlamppu. Se saattaa riittää ja kaupanpäälle saa vielä valaistuksen joten ainakin näkee mitä on tekemässä. Itse valitsin 1 ohmin 25W voimavastuksen. Se kuluttaa 5A virtaa +5V ulostulosta ja riittää mainiosti. Se kehittää kuitenkin melkoisesti lämpöä joten mikäli mahdollista asenna se jäähdytyslevyyn lähelle tuuletinta. Mikä kuormitusratkaisusi sitten onkin, se juotetaan punaisen (+5V) ja mustan (maa) johdon väliin. |
Nu till det
viktigaste... För att strömkällan ska fungera stabilt och ge jämn ström på +12V så krävs det att +5V linjen belastas. Man lurar alltså strömkällan att tro att den driver en dator och på så sätt snurrar den på snällt. Det finns olika alternativ och det enklaste kan vara en vanlig 12V bil-lampa på 21-55W. Det kan räcka och på köpet får man ju lite ljus så man ser vad man håller på med. Jag valde dock ett kraftmotstånd på 1ohm 25W. Det drar 5A på +5V och räcker fint. Det alstrar en hel del värme så montera det på en kylfläns nära en fläkt om möjligt. Vilket slags belastning du än använder, ska det lödas mellan en röd kabel (+5V) och en svart (jord). |

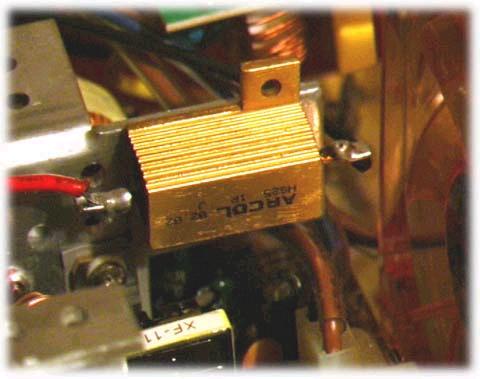

 1 ohmin 25 W voimavastus. Tilasin omani Vaasan Elektroniikkakeskuksesta. Hinta 5 €. 1ohms 25 W kraftmotstånd. Jag beställde mitt från Vasa Elektronikcenter. Pris: 5 €. |
|
| Tämän jälkeen vaihdat
laturisi 12V sisäänmenojohtojen nipistimet
banaanipistokkeisiin. On olemassa sellaisia nipistimiä,
joissa on banaanikoskettimet joten voit jatkossa
käyttää auton akkua virtalähteenä tavalliseen
tapaan. Ei muuta kuin kolvi käteen ja menoksi! |
Sen är det bara
att löda fast banankontakter på din laddares 12V input.
Det finns klämmor med hon-banankontakt, med vilka du
fortfarande kan koppla din laddare till en bilakku. Så fram med kolvi å böri lööd! |
